一、环境

操作系统：CentOS-6.6-x86_64-bin-DVD1.iso

JDK版本：jdk1.7.0_45

MyCat版本：Mycat-server-1.4-release-20151019230038-linux.tar.gz

MyCat节点IP：192.168.1.203      主机名：edu-mycat-01  主机配置：4核CPU、4G内存

MySQL版本：mysql-5.6.26.tar.gz

主节点IP：192.168.1.205     主机名：edu-mysql-01   主机配置：4核CPU、4G内存

从节点IP：192.168.1.206     主机名：edu-mysql-02   主机配置：4核CPU、4G内存



二、依赖课程

《高可用架构篇—第13节–MySQL源码编译安装（CentOS-6.6+MySQL-5.6）》

《高可用架构篇—第14节–MySQL主从复制的配置（CentOS-6.6+MySQL-5.6）》

注意：上一节课中讲到的MySQL主从复制配置，在用MyCat做主从读写分离或其结合实际项目场景应用中，主从复制配置还需要按实际需求情况进行调整。

（调整后的主从数据库my.cnf配置文件，随视频教程压缩包提供）



三、MyCat介绍  （ MyCat官网：http://mycat.org.cn/ ）

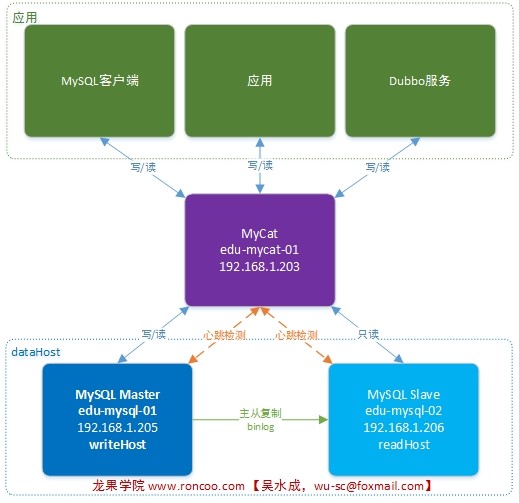

MyCat的读写分离是基于后端MySQL集群的主从同步来实现的，而MyCat提供语句的分发功能。MyCat1.4开始支持MySQL主从复制状态绑定的读写分离机制，让读更加安全可靠。



四、MyCat的安装

1、设置MyCat的主机名和IP与主机名的映射

# vi /etc/sysconfig/network

NETWORKING=yes

HOSTNAME=edu-mycat-01

# vi /etc/hosts

127.0.0.1 edu-mycat-01

192.168.1.203 edu-mycat-01

192.168.1.205 edu-mysql-01

192.168.1.206 edu-mysql-02



2、因为MyCat是用Java开发的，因此MyCat运行需要安装JDK（准确来说是JRE就够了），并且需要JDK1.7或以上版本

# vi /etc/profile

## java env

export JAVA_HOME=/usr/local/java/jdk1.7.0_72

export JRE_HOME=$JAVA_HOME/jre

export CLASSPATH=.:$JAVA_HOME/lib/dt.jar:$JAVA_HOME/lib/tools.jar:$JRE_HOME/lib/rt.jar

export PATH=$PATH:$JAVA_HOME/bin:$JRE_HOME/bin

# source /etc/profile

# java -version



3、创建mycat用户并设置密码

# useradd mycat

# passwd mycat

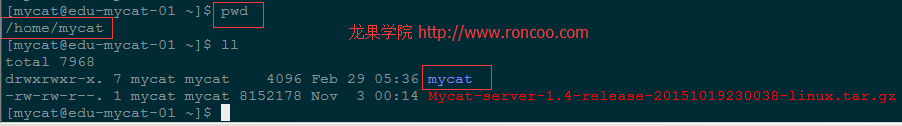

4、上传安装包 Mycat-server-1.4-release-20151019230038-linux.tar.gz 到 MyCat服务器中的/home/mycat目录，并解压并移动到 /usr/local/mycat目录

$ tar -zxvf Mycat-server-1.4-release-20151019230038-linux.tar.gz

$ su root

Password:

# mv /home/mycat/mycat  /usr/local/

# cd /usr/local/mycat/

# ll



5、设置MyCat的环境变量

# vi /etc/profile

## mycat env

export MYCAT_HOME=/usr/local/mycat

export PATH=$PATH:$MYCAT_HOME/bin

# source /etc/profile



五、配置MyCat

1、在配置MyCat前，请确认MySQL的主从复制安装配置已完成并正常运行。MySQL主从数据的同步在MySQL中配置，MyCat不负责数据同步的问题。

补充：

(1) MySQL主从复制配置中，如果涉及到函数或存储过程的同步复制，需要在/etc/my.cnf中的[mysqld]段中增加配置 log_bin_trust_function_creators=true 或在客户端中设置 set global log_bin_trust_function_creators = 1;

(2) 如果要做读写分离下的主从切换，那么从节点也有可能会变为写节点，因此从节点就不能设置为只读 read_only=1 。

(3) Linux版本的MySQL，需要设置为MySQL大小写不敏感，否则可能会发生找不到表的问题。可在/etc/my.cnf的[mysqld]段中增加 lower_case_table_names=1 。



2、配置MyCat的schema.xml

schema.xml是MyCat最重要的配置文件之一，用于设置MyCat的逻辑库、表、数据节点、dataHost等内容，

[mycat@edu-mycat-01 conf]$ cd /usr/local/mycat/conf/

[mycat@edu-mycat-01 conf]$ vi schema.xml

xml version=“1.0”?>

DOCTYPE mycat:schema SYSTEM “schema.dtd”>

<mycat:schema xmlns:mycat=“http://org.opencloudb/”>





      <schema name=“rc_schema2” checkSQLschema=“false” sqlMaxLimit=“100” dataNode=“rc_dn2”>schema>

      <schema name=“pay_schema2” checkSQLschema=“false” sqlMaxLimit=“100” dataNode=“pay_dn2”>schema>







      <dataNode name=“rc_dn2” dataHost=“dtHost2” database=“roncoo” />

      <dataNode name=“pay_dn2” dataHost=“dtHost2” database=“edu_simple_pay” />















      <dataHost name=“dtHost2” maxCon=“500” minCon=“20” balance=“1”

           writeType=“0” dbType=“mysql” dbDriver=“native” switchType=“2” slaveThreshold=“100”>



           <heartbeat>show slave statusheartbeat>



           <writeHost host=“hostM2” url=“192.168.1.205:3306” user=“root” password=“www.roncoo.com” />

           <writeHost host=“hostS2” url=“192.168.1.206:3306” user=“root” password=“www.roncoo.com” />

      dataHost>













mycat:schema>

MyCat1.4开始支持MySQL主从复制状态绑定的读写分离机制，让读更加安全可靠，配置如下：

MyCat心跳检查语句配置为 show slave status ，dataHost 上定义两个新属性：switchType=”2″ 与 slaveThreshold=”100″，此时意味着开启MySQL主从复制状态绑定的读写分离与切换机制，MyCat心跳机制通过检测 show slave status 中的

“Seconds_Behind_Master”, “Slave_IO_Running”, “Slave_SQL_Running” 三个字段来确定当前主从同步的状态以及Seconds_Behind_Master主从复制时延，当Seconds_Behind_Master 大于slaveThreshold时，读写分离筛选器会过滤掉此Slave机器，防止读到很久之前的旧数据，而当主节点宕机后，切换逻辑会检查Slave上的Seconds_Behind_Master是否为0，为0时则表示主从同步，可以安全切换，否则不会切换。



3、配置 server.xml

server.xml 主要用于设置系统变量、管理用户、设置用户权限等。

[wusc@edu-mycat-01 conf]$ vi server.xml

xml version=“1.0” encoding=“UTF-8”?>

DOCTYPE mycat:server SYSTEM “server.dtd”>

<mycat:server xmlns:mycat=“http://org.opencloudb/”>

      <system>

      <property name=“defaultSqlParser”>druidparserproperty>

<property name=“charset”>utf8mb4property>























      system>







      <user name=“user2”>

           <property name=“password”>roncoo.2property>

           <property name=“schemas”>rc_schema2,pay_schema2property>

      user>



      <user name=“user3”>

           <property name=“password”>roncoo.3property>

           <property name=“schemas”>rc_schema2,pay_schema2property>

           <property name=“readOnly”>trueproperty>

      user>

mycat:server>



4、防火墙中打开8066和9066端口

MyCat的默认数据端口为8066，mycat通过这个端口接收数据库客户端的访问请求。

管理端口为9066，用来接收mycat监控命令、查询mycat运行状况、重新加载配置文件等。

[root@edu-mycat-01 mycat]# vi /etc/sysconfig/iptables

增加：

## MyCat

-A INPUT -m state –state NEW -m tcp -p tcp –dport 8066 -j ACCEPT

-A INPUT -m state –state NEW -m tcp -p tcp –dport 9066 -j ACCEPT

重启防火墙：

[root@edu-mycat-01 mycat]# service iptables restart



5、修改log日志级别为debug，以便通过日志确认基于MyCat的MySQL数据库集群读写分离的数据操作状态（可以在正式上生产前改成info级别）

[mycat@edu-mycat-01 conf]$ vi /usr/local/mycat/conf/log4j.xml



6、启动MyCat

[mycat@edu-mycat-01 bin]$ cd /usr/local/mycat/bin/

(1)     控制台启动，这种启动方式在控制台关闭后，MyCat服务也将关闭，适合调试使用：

[mycat@edu-mycat-01 bin]$ ./mycat console

(2) 可以采用以下后台启动的方式：

[mycat@edu-mycat-01 bin]$ ./mycat start

Starting Mycat-server…

（对应的，重启: mycat restart ， 关闭: mycat stop ）



7、MyCat连接测试

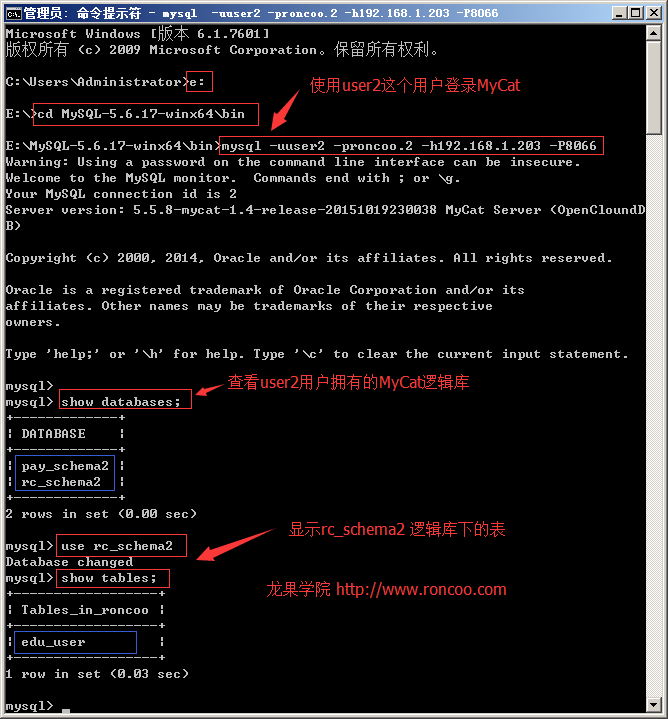

(1)     如果本地Windows安装有MySQL，可以使用已有的mysql客户端远程操作MyCat



(2)     如果为了方便，需要在MyCat主机上对MyCat进行操作（把MyCat当是本地MySQL来操作），可以在MyCat节点主机上安装MySQL客户端：

[mycat@edu-mycat-01 bin]$ su root

[root@edu-mycat-01 bin]# yum install mysql

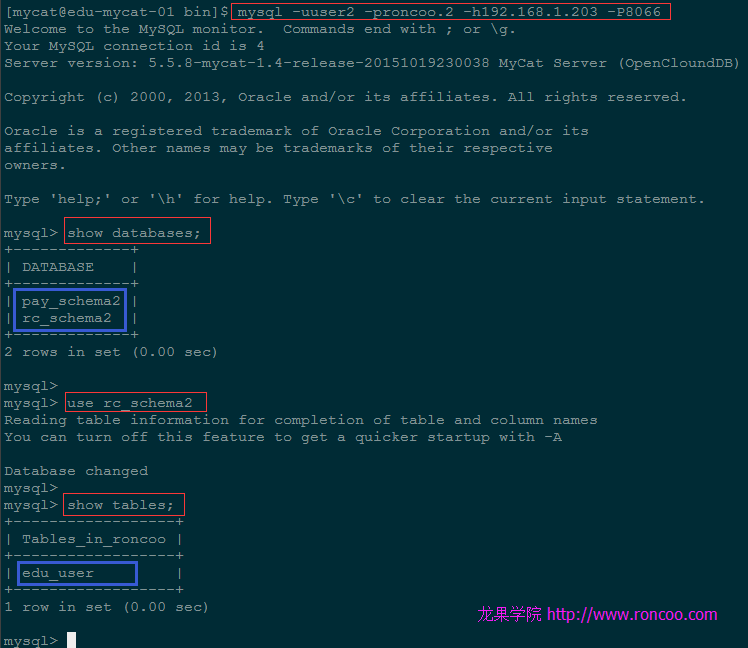

使用安装好的mysql客户端登录MyCat

[mycat@edu-mycat-01 bin]$ mysql -uuser2 -proncoo.2 -h192.168.1.203 -P8066

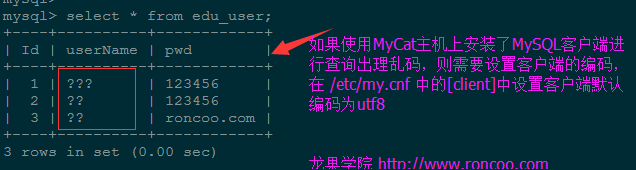

[root@edu-mycat-01 mycat]# vi /etc/my.cnf

增加：

[client]

default-character-set=utf8

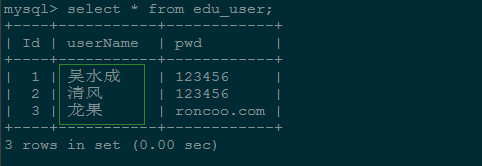

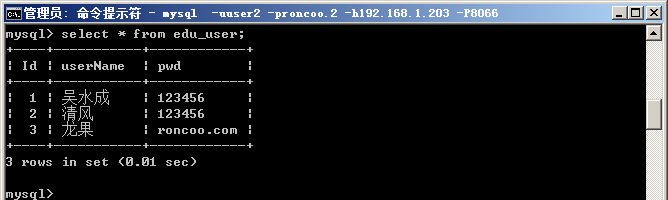

保存后再查询，乱码问题解决，如下：

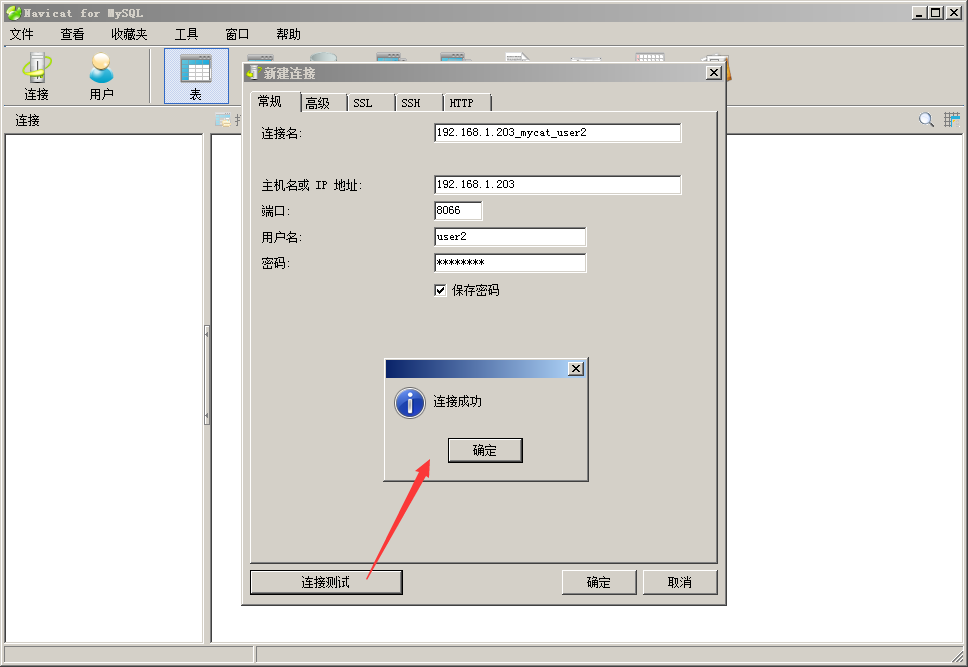

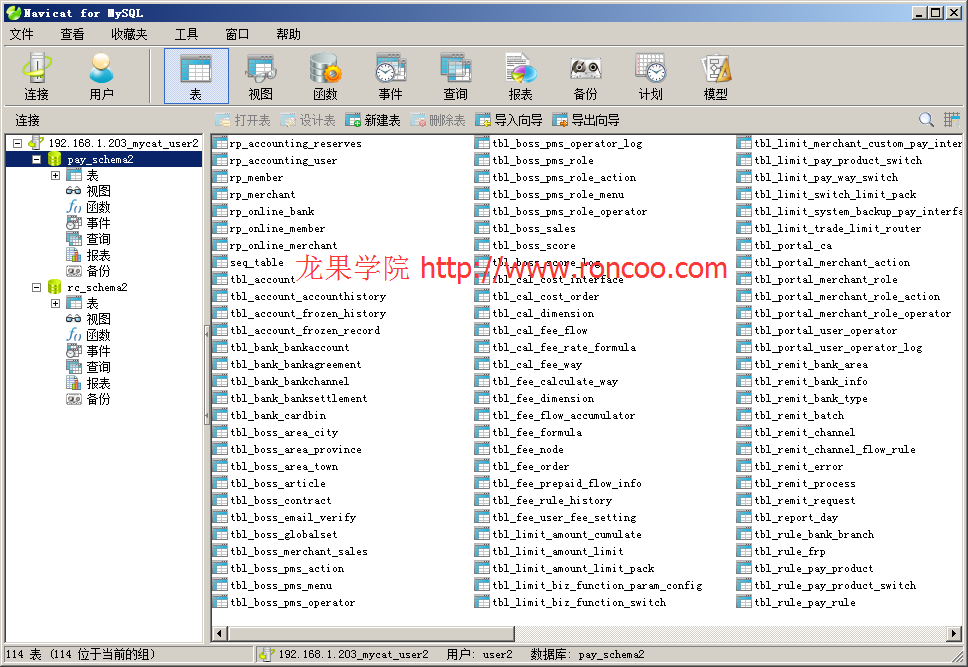

(3)     使用第三方MySQL管理客户端连接MyCat测试（navicat支持，MySQL-Front兼容性不太好），以navicat为例：



8、读写分离测试

(1) 监听MyCat日志

[mycat@edu-mycat-01 ~]$ cd /usr/local/mycat/logs/

[mycat@edu-mycat-01 logs]$ tail -f mycat.log



(2)     读测试

$ mysql -uuser2 -proncoo.2 -h192.168.1.203 -P8066

mysql> show databases;

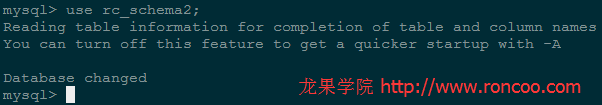

mysql> use rc_schema2;

mysql> show tables;

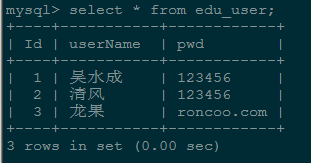

mysql> select * from edu_user;

执行上面的查询语句，此时对应的MyCat日志信息如下：

多次执行 select * from edu_user 语句，MyCat打印出来的日志信息显示读操作请求都是路由到Slave节点（192.168.1.206）。



(2) 写测试

mysql> insert into edu_user (userName, pwd) values(‘吴水成‘, ‘roncoo.com’);

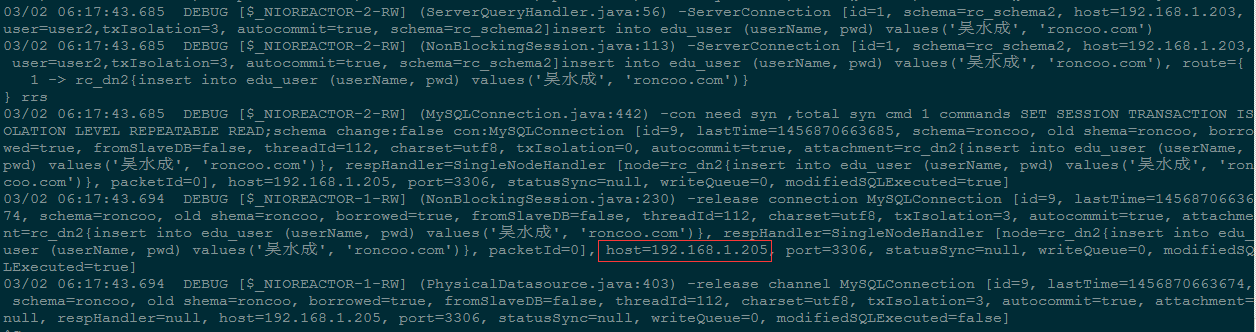

执行上面的新增插入语句后，此时对应的MyCat日志信息如下：

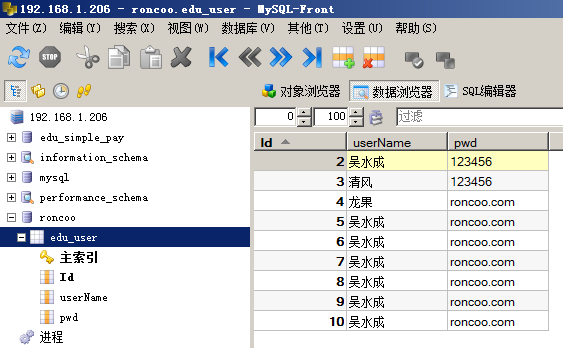

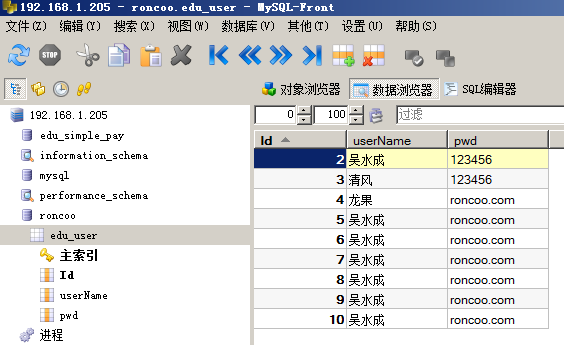

多次执行以上插入语句，发现新增数据都是从 Master节点（192.168.1.205）插进入的，并且Slave节点通过Binlog同步了Master节点中的数据。





综上，基于MyCat的读写分离集群配置成功。





接下来计划课程：

MyCat读写分离集群的主从容错（切换）、恢复；

MyCat的高可用集群 HAProxy + Keepalived + MyCat；
