内存映射文件原理

一直都对内存映射文件这个概念很模糊,不知道它和虚拟内存有什么区别,而且映射这个词也很让人迷茫,今天终于搞清楚了。。。下面,我先解释一下我对映射这个词的理解,再区分一下几个容易混淆的概念,之后,什么是内存映射就很明朗了。

原理

首先,“映射”这个词,就和数学课上说的“一一映射”是一个意思,就是建立一种一一对应关系,在这里主要是只 硬盘上文件 的位置与进程 逻辑地址空间
一块大小相同的区域之间的一一对应,如图1中过程1所示。这种对应关系纯属是逻辑上的概念,物理上是不存在的,原因是进程的逻辑地址空间本身就是不存在 的。在内存映射的过程中,并没有实际的数据拷贝,文件没有被载入内存,只是逻辑上被放入了内存,具体到代码,就是建立并初始化了相关的数据结构 (struct address_space),这个过程有系统调用mmap()实现,所以建立内存映射的效率很高。

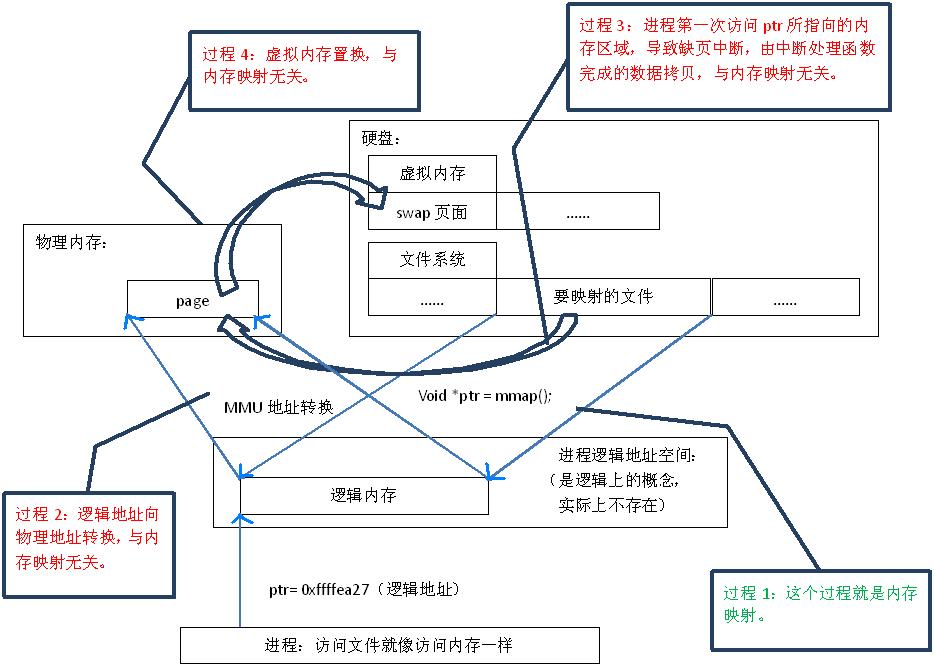

图1.内存映射原理

既然建立内存映射没有进行实际的数据拷贝,那么进程又怎么能最终直接通过内存操作访问到硬盘上的文件呢?那就要看内存映射之后的几个相关的过程了。

mmap()会 返回一个指针ptr,它指向进程逻辑地址空间中的一个地址,这样以后,进程无需再调用read或write对文件进行读写,而只需要通过ptr就能够操作 文件。但是ptr所指向的是一个逻辑地址,要操作其中的数据,必须通过MMU将逻辑地址转换成物理地址,如图1中过程2所示。这个过程与内存映射无关。

前 面讲过,建立内存映射并没有实际拷贝数据,这时,MMU在地址映射表中是无法找到与ptr相对应的物理地址的,也就是MMU失败,将产生一个缺页中断,缺 页中断的中断响应函数会在swap中寻找相对应的页面,如果找不到(也就是该文件从来没有被读入内存的情况),则会通过mmap()建立的映射关系,从硬 盘上将文件读取到物理内存中,如图1中过程3所示。这个过程与内存映射无关。

如果在拷贝数据时,发现物理内存不够用,则会通过虚拟内存机制(swap)将暂时不用的物理页面交换到硬盘上,如图1中过程4所示。这个过程也与内存映射无关。

效率

从 代码层面上看,从硬盘上将文件读入内存,都要经过文件系统进行数据拷贝,并且数据拷贝操作是由文件系统和硬件驱动实现的,理论上来说,拷贝数据的效率是一 样的。但是通过内存映射的方法访问硬盘上的文件,效率要比read和write系统调用高,这是为什么呢?原因是read()是系统调用,其中进行了数据 拷贝,它首先将文件内容从硬盘拷贝到内核空间的一个缓冲区,如图2中过程1,然后再将这些数据拷贝到用户空间,如图2中过程2,在这个过程中,实际上完成
两次数据拷贝 ;而mmap()也是系统调用,如前所述,mmap()中没有进行数据拷贝,真正的数据拷贝是在缺页中断处理时进行的,由于mmap()将文件直接映射到用户空间,所以中断处理函数根据这个映射关系,直接将文件从硬盘拷贝到用户空间,只进行了 一次数据拷贝 。因此,内存映射的效率要比read/write效率高。

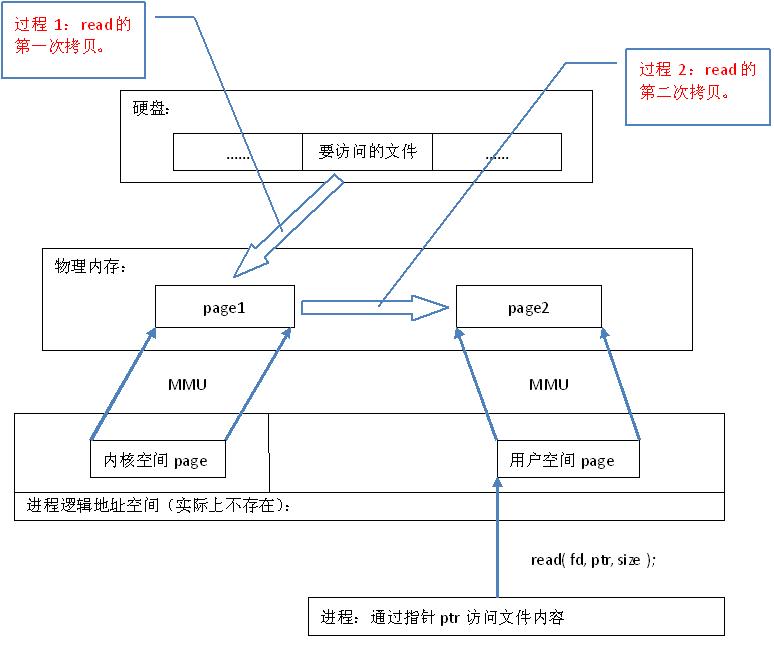

图2.read系统调用原理
